Diques volcánicos
Diques. Aspecto General

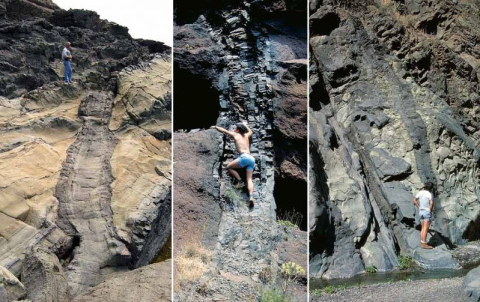

Los diques suelen aparecer en los cortes de los barrancos como una franja vertical de roca densa con grosores normalmente entre 0,5 m y 2 m.
PULSAR en las fotos para ampliarlas.

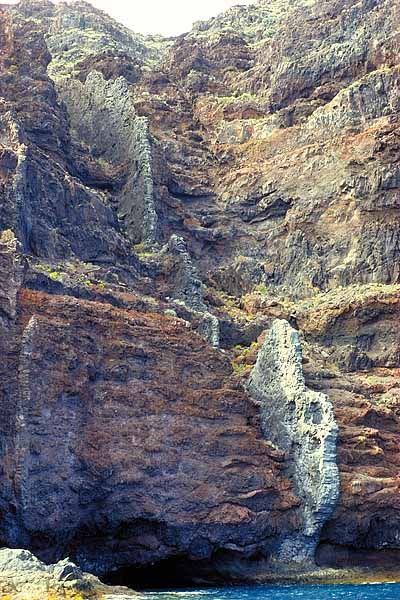

Dique sobresaliendo en un acantilado
A poco que la erosión excave a los lados de un dique revela su estructura de gran plano vertical inyectado en los materiales preexistentes.

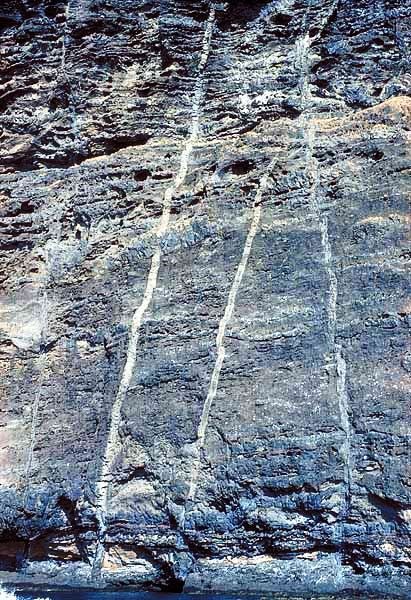

Diques o “venas de risco”
El aspecto que tienen los diques cuando atraviesan un gran acantilado motiva el nombre popular de “venas de risco”. Acantilado de los Gigantes, Tenerife.

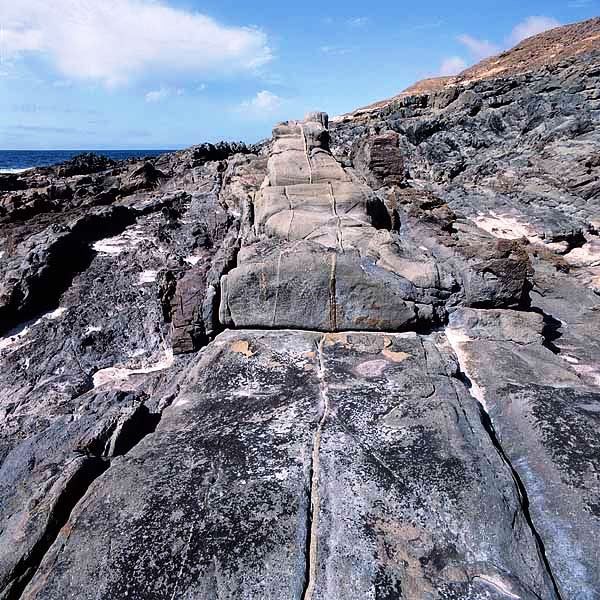

Dique en una rasa marina
En un corte horizontal, como el de una rasa marina, los diques también aparecen como una franja de roca, pero extendida en horizontal. Complejo basal de Fuerteventura.

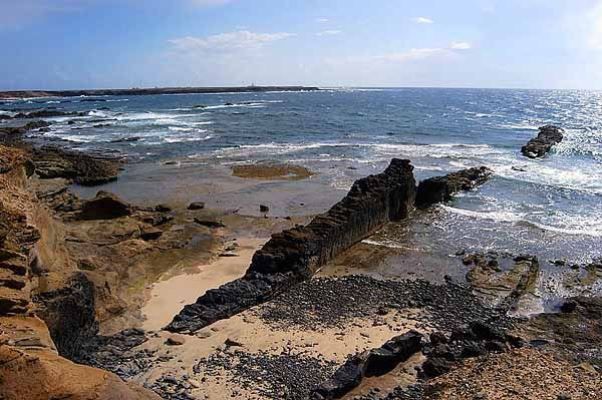

Dique sobresaliendo en una rasa marina
La gran consistencia de la roca del propio dique lo hace sobresalir al ser más resistente al efecto erosivo del oleaje.

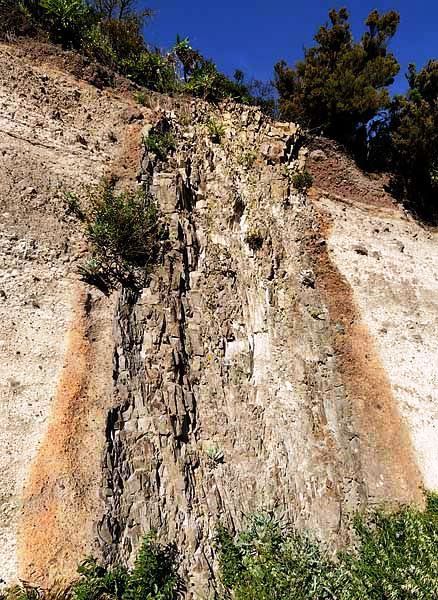

Dique, contacto con material alterado
Los diques constituyen los caminos por los que se abrió paso la lava en su ascenso hasta producir una erupción. El calor altera el material encajante que en este caso adoptó un color rojizo en el contacto con el dique.

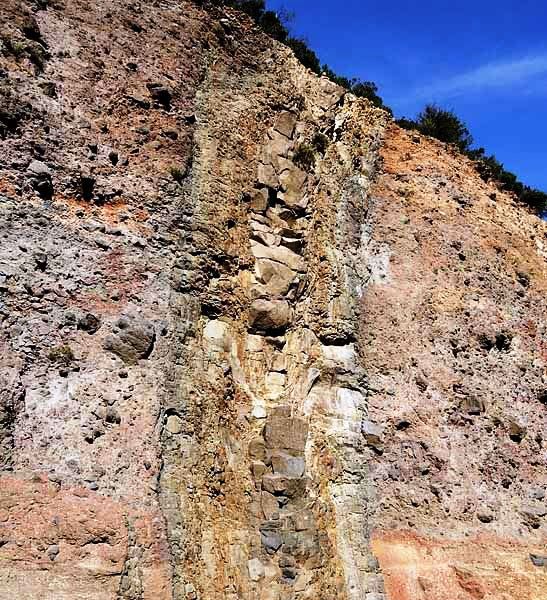

Dique, enfriamiento diferencial
Al terminar una erupción, queda magma rellenando la grieta, se enfría con lentitud y forma la roca compacta del dique. El enfriamiento es más rápido en las dos caras en contacto con el material encajante. Cuanto más grueso es el dique, más acusada es la posible diferencia entre el centro del dique y sus costados.

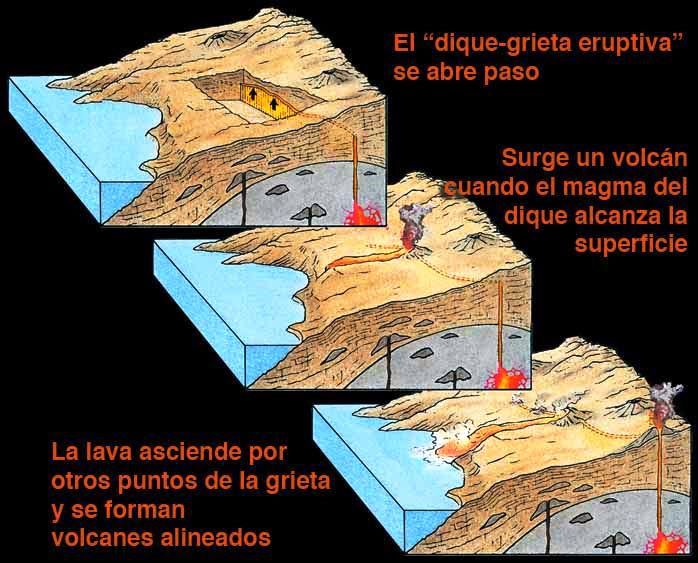

Dique, esquema de una erupción fisural
En las erupciones basálticas, las más frecuentes en Canarias, el magma se inyecta en grietas que la presión lávica va propagando hasta alcanzar la superficie e iniciar una erupción. La propagación de la grieta puede generar nuevas bocas eruptivas alineadas.

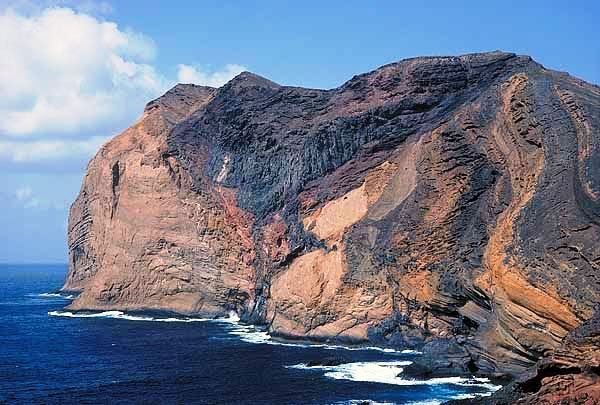

Conexión dique-lava
Que los diques son los conductos de emisión de lava queda plenamente demostrado en este corte del islote de montaña Clara, Lanzarote (ver esquema de la foto).

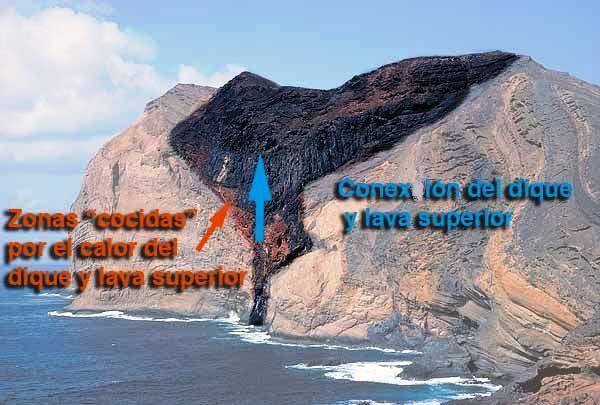

Esquema conexión dique-lava
El islote de Montaña Clara prácticamente está formado por un solo volcán, cortado por el mar, que muestra el conducto (dique) que alimentó a la masa de lava superior.

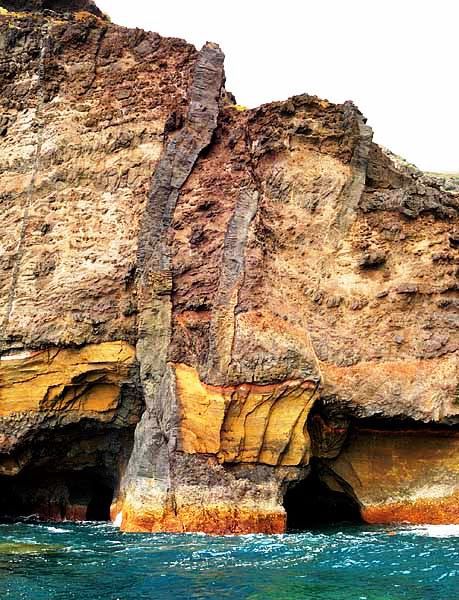

Diques y fallas. Costa de Anaga, Tenerife
Este acantilado tiene varias fallas (fracturas con movimiento relativo de las partes) que dividieron un dique anterior a las mismas. El dique intacto que atraviesa limpiamente el cantil, es posterior a las fallas.

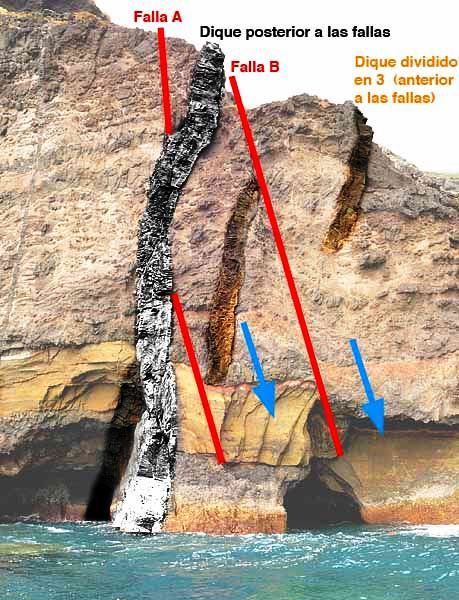

Diques y fallas. Esquema
Estos saltos de falla son de pocos metros, pero lo suficiente para dejar los tres fragmentos del dique sensiblemente separados.

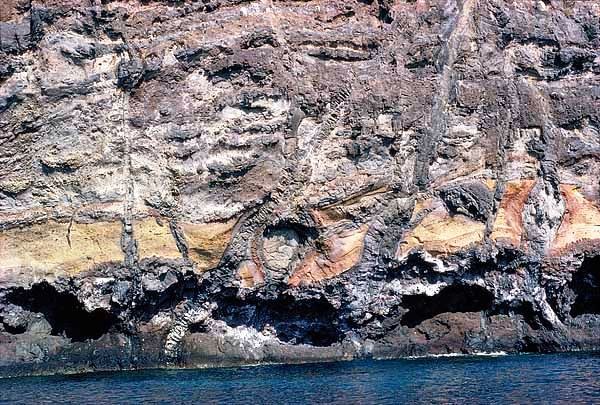

Diques expandidos. Los fuelles
Los diques, al inyectarse y atravesar materiales blandos como la capa amarilla de picón, se pueden expandir hacia los lados pues el picón disgregado es parcialmente comprimible. Obsérvese la alteración rojiza alrededor de “los fuelles”. Acantilado de Los Gigantes, Tenerife (ver esquema de la foto siguiente).

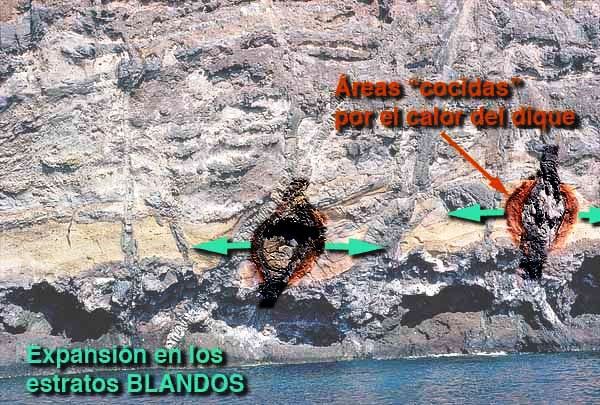

Esquema diques de los Fuelles
En el esquema se han resaltado los dos “fuelles” con sus aureolas rojas debidas a la alteración por calor del dique.
